现在,你大致能推测出GeForce GTX 580的一些特点了吧。是的,它弥补了GeForce GTX 480显卡的大遗憾——具备了完整的512个流处理器。可能有一些用户会觉得GeForce GTX 580就是512SP版本的GeForce GTX 480显卡,不能说不正确,但至少不完全正确,因为NVIDIA在GeForce GTX 580上做了一系列的改进。

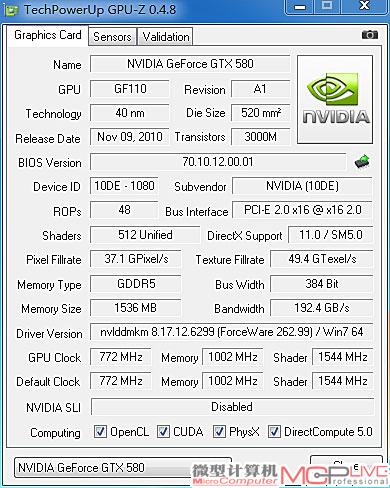

GeForce GTX 580的GPU-Z信息
一则是针对功耗和发热量的改进,之前GeForce GTX 480存在核心漏电的问题,导致GeForce GTX 480的个体功耗差异较大,即一些GeForce GTX 480功耗较高,而一些产品却较低。在GeForce GTX 580上,NVIDIA改善了核心漏电的问题。NVIDIA在GeForce GTX 580的PCB上设计了专门的电源监控模块,限制了该显卡的大功耗(后文会详细进行说明)。针对GeForce GTX 480温度较高和散热器噪音较大的问题,GeForce GTX 580在散热器上做了较大的改进,使用了均腔热板技术(后文会详细进行说明)。
此外,GeForce GTX 580还优化了晶圆的使用率和PCB走线等,带来的直接好处就是提升了它的使用效率。根据NVIDIA给出的数据,在相同频率、相同规格(SP、纹理等数量保持一致)的情况下,GeForce GTX 580的性能要超出GeForce GTX 480 10%左右。
请点击图片,浏览清晰大图。

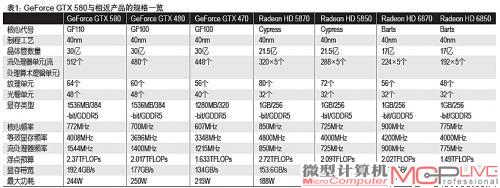

下面,我们一起来看看GeForce GTX 580的主要规格。它的核心代号为GF110,每秒能处理20亿个多边形,具备30亿个晶体管、4个GPC、512个流处理器、64个纹理单元和48个光栅单元,大浮点计算能力为2.37TFLOPs。其核心频率、显存频率和流处理器频率分别为772MHz、4008MHz和1544MHz。它的显存规格为1.5GB/GDDR5/384-bit。根据NVIDIA给出的数据,GeForce GTX 580显卡的大功耗为244W,甚至比GeForce GTX 480还低。
